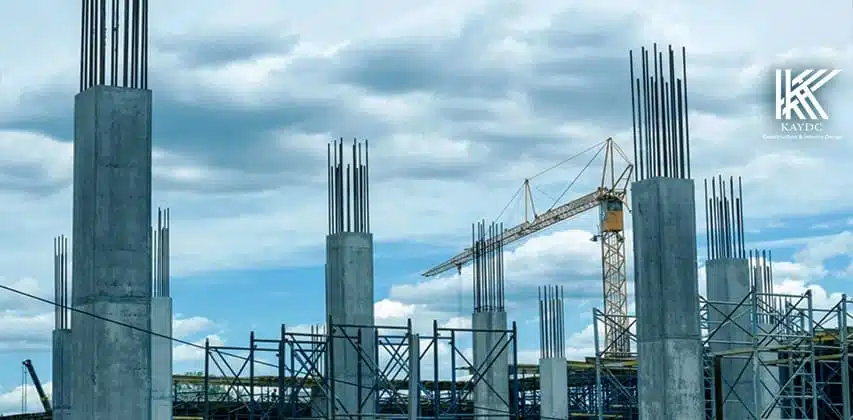

كيفية حساب عدد اسياخ الحديد في العمود

كيفية حساب عدد اسياخ الحديد في العمود

العمود هو العنصر الرئيسي الذي يحمل جزءًا كبيرًا من الأحمال في المنشآت الخرسانية المسلحة لضمان متانة العمود وقدرته على تحمل الأحمال المطلوبة، يجب تصميمه بشكل صحيح مع توفير تسليح كافٍ من الحديد  كيفية حساب عدد اسياخ الحديد في العمود تعتمد على عدة عوامل، منها أبعاد العمود، الأحمال المؤثرة عليه، ونوع الخرسانة والحديد المستخدمين تتضمن هذه العملية العديد من الخطوات الحسابية المعقدة التي تستند إلى المعادلات الهندسية والقوانين المعمارية المعترف بها وسنتعرف في مقال اليوم على كيفية حساب عدد اسياخ الحديد في العمود.

جدول تسليح الأعمدة

يعتبر جدول تسليح الأعمدة من الأدوات المهمة والضرورية في مجال الهندسة المدنية والإنشائية:

  • هذا الجدول هو عبارة عن مرجع يحتوي على بيانات ومعلومات مفصلة حول كمية التسليح اللازم لأعمدة الخرسانة
    المسلحة حسب أبعادها وأحمالها التصميمية.
  • يتم إعداد هذا الجدول بناءً على حسابات هندسية دقيقة ومعقدة تأخذ في الاعتبار متطلبات القوى والمواصفات المعمارية السارية.
  • يوفر جدول تسليح الأعمدة للمهندسين والمصممين إرشادات قيمة حول عدد وقطر أسياخ الحديد المطلوبة لتسليح العمود،
    بالإضافة إلى المسافات بين الأسياخ وتفاصيل الكانات الداخلية.
  • هذه المعلومات حيوية لضمان متانة العمود وقدرته على تحمل الأحمال الرأسية والأفقية المختلفة بأمان.
  • كما يساعد الجدول على توحيد الممارسات التصميمية وتسهيل عملية التصميم والتنفيذ في مواقع البناء.
  • وأيضا يمكننا من خلاله معرفة كيفية حساب عدد اسياخ الحديد في العمود.

اقرأ ايضا:

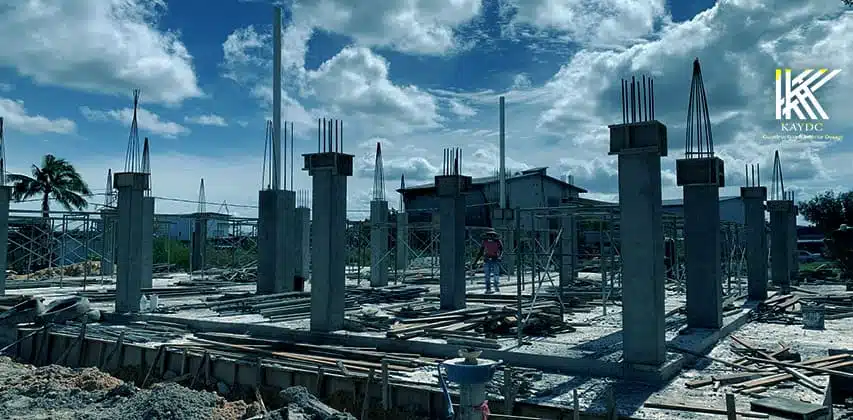

كيفية حساب عدد اسياخ الحديد في العمود

كم سيخ في العمود

يعتمد عدد أسياخ الحديد المطلوبة لتسليح العمود على عدة عوامل رئيسية، أهمها أبعاد العمود وحمولته التصميمية:

  • كلما زادت أبعاد العمود (العرض والطول) وكلما ازدادت الأحمال المؤثرة عليه، كان هناك حاجة لزيادة كمية التسليح من
    أجل ضمان متانة العمود وقدرته على تحمل هذه الأحمال بأمان.
  • يتكون تسليح العمود من أسياخ رأسية رئيسية تمتد على طول العمود، إضافة إلى كانات معدنية ملتوية حول هذه الأسياخ
    بمسافات محددة لربطها معا.
  • يتراوح عدد الأسياخ الرئيسية في العمود العادي ما بين 4 إلى 20 سيخًا، حسب المتطلبات الإنشائية.
  • أما الكانات، فيتم توزيعها بمسافات متساوية على طول العمود وفقًا للمواصفات المعمارية المعتمدة.
  • يتم احتساب كمية التسليح بدقة من خلال حسابات هندسية معقدة تأخذ بعين الاعتبار جميع العوامل المؤثرة،
    مثل نوع الخرسانة المستخدمة، والأحمال الحية والميتة، ومتطلبات المقاومة للزلازل وغيرها حيث تضمن هذه الحسابات
    الدقيقة توفير التسليح الكافي لحماية العمود من الانهيار تحت أي ظرف من الظروف وهكذا نكون قد عرفنا كيفية حساب
    عدد اسياخ الحديد في العمود.

كيفية حساب عدد الأسياخ في العمود

العمود المسلح هو عنصر إنشائي رأسي يستخدم لتحمل الأحمال ونقلها إلى الأساسات. يتم تسليح الأعمدة باستخدام أسياخ الحديد لتوفير القوة والصلابة اللازمة.

الخطوات الأساسية لحساب عدد الأسياخ في العمود

لحساب عدد الأسياخ في العمود، يجب اتباع الخطوات التالية:

  1. تحديد أبعاد العمود: يجب معرفة أبعاد العمود (الطول، العرض، والارتفاع) لتحديد حجم العمود.
  2. تحديد نوع وقطر الأسياخ: يجب معرفة نوع وقطر الأسياخ التي سيتم استخدامها في تسليح العمود. الأسياخ تأتي بأقطار مختلفة مثل 10 مم، 12 مم، 16 مم، إلخ.
  3. تحديد نسبة التسليح: نسبة التسليح هي النسبة المئوية لمساحة الحديد إلى مساحة المقطع العرضي للعمود. تختلف هذه النسبة بناءً على متطلبات التصميم والمعايير الهندسية.
  4. حساب مساحة المقطع العرضي للعمود: يمكن حساب مساحة المقطع العرضي للعمود باستخدام الصيغة التالية: [ \text{مساحة المقطع العرضي} = \text{الطول} \times \text{العرض} ]
  5. حساب مساحة الحديد المطلوبة: يمكن حساب مساحة الحديد المطلوبة باستخدام الصيغة التالية: [ \text{مساحة الحديد المطلوبة} = \text{نسبة التسليح} \times \text{مساحة المقطع العرضي} ]
  6. حساب عدد الأسياخ: يمكن حساب عدد الأسياخ باستخدام الصيغة التالية: [ \text{عدد الأسياخ} = \frac{\text{مساحة الحديد المطلوبة}}{\text{مساحة مقطع السيخ الواحد}} ] حيث:
    • مساحة مقطع السيخ الواحد يمكن حسابها باستخدام الصيغة: [ \text{مساحة مقطع السيخ} = \frac{\pi \times (القطر \text{ (مم)})^2}{4} \times 10^{-6} ]

مثال عملي

لنفترض أننا نريد حساب عدد الأسياخ في عمود بأبعاد 30 سم × 30 سم، ونسبة التسليح المطلوبة هي 1%، وقطر الأسياخ المستخدمة هو 16 مم.

  1. حساب مساحة المقطع العرضي للعمود: [ \text{مساحة المقطع العرضي} = 0.3 \text{ متر} \times 0.3 \text{ متر} = 0.09 \text{ متر مربع} ]
  2. حساب مساحة الحديد المطلوبة: [ \text{مساحة الحديد المطلوبة} = 0.01 \times 0.09 = 0.0009 \text{ متر مربع} = 900 \text{ مم مربع} ]
  3. حساب مساحة مقطع السيخ الواحد: [ \text{مساحة مقطع السيخ} = \frac{3.14159 \times (16)^2}{4} \approx 201.06 \text{ مم مربع} ]
  4. حساب عدد الأسياخ: [ \text{عدد الأسياخ} = \frac{900}{201.06} \approx 4.48 \text{ سيخ} ]

بما أن عدد الأسياخ يجب أن يكون عددًا صحيحًا، يمكن تقريب العدد إلى 4 أو 5 أسياخ بناءً على متطلبات التصميم.

تسليح عمود 20*60

عند تصميم عمود خرساني مسلح بأبعاد 20*60 سم، يجب اتباع المعايير والمواصفات المحددة لضمان توفير التسليح
المناسب لتحمل الأحمال المطلوبة:

  • يتطلب عمود بهذه الأبعاد تسليحًا كافيًا لمقاومة الضغط والانحناء الناتج عن الأحمال الرأسية والأفقية.
  • وفقًا للمواصفات المعمارية المعتمدة، من المرجح أن يتكون تسليح هذا العمود من 8 إلى 12 سيخًا رئيسية بقطر
    يتراوح بين 16 و 22 ملم، موزعة بشكل متساوٍ حول محيط العمود.
  • سيتم تثبيت كانات ملتوية بقطر 8 إلى 12 ملم، على مسافات متساوية لا تزيد عن 20 سم، لربط الأسياخ الرئيسية
    معًا وزيادة متانة العمود.
  • تحدد كمية التسليح النهائية بناءً على الحسابات الهندسية الدقيقة التي تأخذ في الاعتبار جميع العوامل المؤثرة،
    مثل الأحمال التصميمية، ونوع الخرسانة المستخدمة، ومتطلبات مقاومة الزلازل.
  • حيث يضمن التصميم الصحيح أن يكون العمود قادرًا على تحمل جميع الأحمال المطبقة عليه بأمان وبدون انهيار.

عدد اسياخ الحديد في العمود

يعتمد عدد أسياخ الحديد المطلوبة لتسليح العمود على العديد من العوامل الهامة، أبرزها أبعاد العمود وحمولته التصميمية:

  • فكلما زادت أبعاد العمود وكلما ازدادت الأحمال المؤثرة عليه، كان هناك حاجة إلى زيادة عدد الأسياخ لضمان متانة
    العمود وقدرته على تحمل هذه الأحمال بأمان.
  • يتكون تسليح العمود من أسياخ رأسية رئيسية تمتد على طول العمود، بالإضافة إلى كانات معدنية ملتوية حول هذه
    الأسياخ لربطها معًا.
  • يتراوح عدد الأسياخ الرئيسية في العمود العادي ما بين 4 إلى 20 سيخًا، حسب حجم العمود ومتطلباته الإنشائية.
  • أما الكانات، فيتم توزيعها بشكل منتظم على طول العمود وفقًا للمواصفات المعمارية المعتمدة.
  • حيث تضمن هذه الحسابات الدقيقة توفير التسليح الكافي لحماية العمود من الانهيار تحت أي ظرف من الظروف
    المحتملة ونعرف من خلالها كيفية حساب عدد اسياخ الحديد في العمود.

أقل عدد أسياخ في العمود

عادةً ما يكون الحد الأدنى لعدد أسياخ الحديد المطلوبة لتسليح العمود هو 4 أسياخ رئيسية:

  • كما يتم اعتماد هذا العدد الأدنى من الأسياخ (4 أسياخ) في حالات العمود ذات الأبعاد الصغيرة نسبياً والمُصمم لتحمل
    أحمال خفيفة فقط.
  • إن معظم أعمدة المنشآت العادية تتطلب عدداً أكبر من الأسياخ لتلبية متطلبات الحمولة والمتانة.
  • كما يجب أن تكون هذه الأسياخ الأربعة موزعة بشكل متساوٍ حول محيط العمود، بحيث توفر دعما متوازنا للعمود.
  • كما يجب أن تكون مثبتة جيدًا بواسطة كانات ملتوية لربطها معًا وزيادة متانة التسليح.
  • من الجدير بالذكر أن هذا هو الحد الأدنى المسموح به وفقًا للمواصفات والمعايير المعمارية المعتمدة، إلا أن
    المهندسين يحددون العدد الفعلي للأسياخ المطلوبة بناءً على حساباتهم التفصيلية للأحمال والمتطلبات الإنشائية
    الخاصة بكل مشروع على حدة.

اقرأ ايضا:

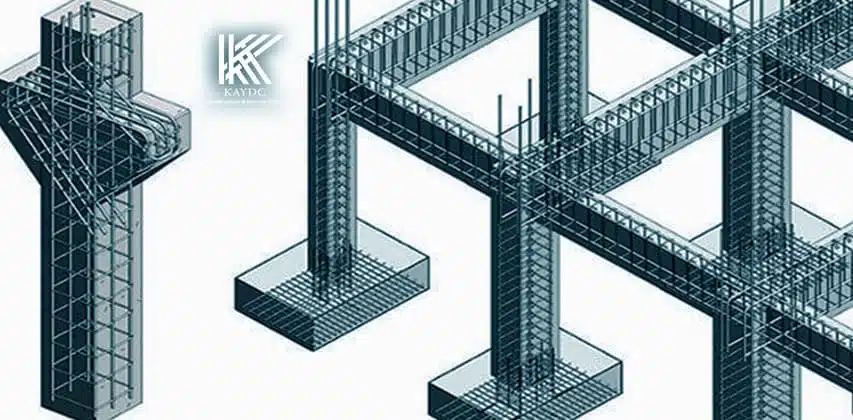

أقل عدد أسياخ في العمود الدائري

أقل عدد أسياخ في العمود الدائري

في حالة الأعمدة الدائرية، يكون الحد الأدنى المسموح به لعدد أسياخ الحديد الرئيسية هو 6 أسياخ موزعة بشكل متساوٍ حول محيط العمود:

  • كما تنبع هذه المتطلبة من الطبيعة الهندسية للشكل الدائري، حيث لا يمكن توزيع 4 أسياخ فقط بشكل متوازن على المحيط.
  • تشترط المواصفات المعمارية استخدام 6 أسياخ على الأقل لضمان توزيع الأحمال بالتساوي على جميع جوانب العمود الدائري.
  • كما يجب أن تكون هذه الأسياخ الستة متطابقة في القطر ومثبتة جيدًا بواسطة كانات ملتوية بمسافات محددة وفقًا للمعايير المعتمدة.
  • حيث تعمل هذه الكانات على ربط الأسياخ معًا وزيادة متانة ومقاومة التسليح للانحناء.
  • على الرغم من أن 6 أسياخ هي الحد الأدنى المطلوب، إلا أن المهندسين قد يحتاجون إلى زيادة هذا العدد بناءً
    على حساباتهم للأحمال التصميمية والمتطلبات الإنشائية الخاصة بالمشروع.
  • حيث يتم تحديد العدد النهائي للأسياخ بدقة لضمان قدرة العمود على تحمل الأحمال المطبقة عليه بأمان.

أقل عدد أسياخ في العمود المربع

عند تصميم الأعمدة الخرسانية، يعتبر عدد الأسياخ المستخدمة في العمود من العوامل الأساسية التي تؤثر على قوة واستقرار البنية:

  • بالنسبة للأعمدة المربعة، يفضل أن لا يقل عدد الأسياخ عن أربعة، بحيث توضع في زوايا المربع.
  • هذا التوزيع يضمن توزيعًا متساويًا للأحمال ويعزز من قدرة العمود على مقاومة القوى الجانبية والعزوم.
  • الحد الأدنى لعدد الأسياخ يعتمد أيضًا على الكودات والمعايير الهندسية المعمول بها في البلد المعني.
  • في بعض الحالات، قد تفرض هذه الكودات استخدام عدد أكبر من الأسياخ لتحسين أداء العمود تحت الأحمال المختلفة.
  • من المهم كذلك مراعاة أبعاد العمود ونوع الخرسانة المستخدمة، حيث يمكن لهذه العوامل أن تؤثر على التصميم
    النهائي وعدد الأسياخ المطلوبة.
  • استخدام أربعة أسياخ في العمود المربع هو الحد الأدنى الشائع والذي يُعتمد عليه لضمان استقرار وأمان الهيكل الإنشائي.

12 عمود كم طن حديد

عند بناء أي هيكل إنشائي، يلعب الحديد دورًا حاسمًا في تعزيز القوة والمتانة:

  • إذا كنا نتحدث عن 12 عمودًا خرسانياً، فإن كمية الحديد المستخدمة تعتمد على أبعاد الأعمدة ومتطلبات التصميم.
  • يمكن أن تتراوح كمية الحديد المستخدمة في هذه الأعمدة بين عدة أطنان، وعادةً ما يحتاج كل عمود لعدد معين
    من الأسياخ بقطر وسماكة محددة.
  • بالنسبة لمجموع 12 عمودًا، يمكن أن تصل كمية الحديد المستخدمة إلى حوالي 4 إلى 6 أطنان، وهذا يعتمد على
    العوامل التصميمية والمعايير الهندسية المتبعة في المشروع.
  • كما تجدر الإشارة إلى أن الاستشارة مع مهندس مختص ضرورية للحصول على تقدير دقيق يتناسب مع المواصفات
    الفنية للهيكل والمواد المستخدمة.

مثال لحساب كمية الحديد:

لنفرض أن لدينا 12 عمودًا، كل عمود له قطر 30 سم وارتفاع 3 متر. كما نفترض أن تصميم التسليح يتضمن 8 أشرطة
من حديد التسليح بقطر 20 مم موزعة بالتساوي حول محيط العمود، مع تباعد 10 سم بين كل شريط.

خطوات الحساب:
  1. حساب مساحة مقطع العمود:

    • مساحة الدائرة = π * (قطر/2)^2
    • مساحة مقطع العمود = 8 * مساحة الدائرة
    • مساحة مقطع العمود = 8 * π * (30 سم / 2)^2
    • مساحة مقطع العمود ≈ 2827 سم^2
  2. حساب طول أشرطة التسليح لكل عمود:

    • طول محيط العمود = 2 * π * قطر العمود
    • طول محيط العمود = 2 * π * 30 سم
    • طول محيط العمود ≈ 188.5 سم
  3. حساب الطول الإجمالي لأشرطة التسليح في جميع الأعمدة:

    • الطول الإجمالي = طول أشرطة التسليح لكل عمود * عدد الأعمدة
    • الطول الإجمالي = 188.5 سم * 12
    • الطول الإجمالي = 2262 سم
  4. حساب وزن أشرطة التسليح:

    • وزن شريط التسليح = (طول الشريط * مساحة مقطع الشريط * كثافة الحديد)
    • وزن شريط التسليح = (2262 سم * 0.314 سم^2 * 7.85 جم/سم^3)
    • وزن شريط التسليح ≈ 540.7 كجم
  5. حساب وزن الحديد في جميع الأعمدة:

    • وزن الحديد = وزن شريط التسليح * عدد أشرطة التسليح
    • وزن الحديد = 540.7 كجم * 8
    • وزن الحديد ≈ 4325.6 كجم ≈ 4.3 طن

كم عدد اسياخ الحديد في العمود؟

عدد أسياخ الحديد في العمود يعتمد على عدة عوامل، منها حجم وأبعاد العمود، نوع الخرسانة المستخدمة، والأحمال
التي سيتحملها العمود:

  • في الأعمدة الخرسانية التقليدية، يعتبر الحد الأدنى لعدد الأسياخ هو أربعة، حيث توضع الأسياخ في زوايا العمود
    لتوفير توزيع متساوي للأحمال وتعزيز الاستقرار.
  • قد يزداد عدد الأسياخ حسب متطلبات التصميم الهندسي والمواصفات الخاصة بالمشروع.
  • في الأعمدة ذات الأحمال الكبيرة أو في المباني العالية، قد يكون من الضروري زيادة عدد الأسياخ لضمان مقاومة
    كافية للأحمال والتأثيرات البيئية.
  • كما يتم تحديد عدد الأسياخ وفقًا للكودات والمعايير الهندسية المعتمدة في البلد، والتي تأخذ في الاعتبار جميع العوامل
    الضرورية لضمان سلامة واستقرار الهيكل.
  • لا يوجد عدد ثابت لأسياخ الحديد في العمود، بل يتم تحديده بناءً على دراسة هندسية دقيقة تأخذ في الاعتبار
    جميع المتطلبات الفنية والأحمال المتوقعة.

كم يكون عرض العمود؟

عرض العمود هو عنصر أساسي في تصميم الهياكل الإنشائية، ويعتمد تحديده على عدة عوامل رئيسية تشمل طبيعة
الأحمال التي سيتحملها العمود، وارتفاع المبنى، ونوع المواد المستخدمة في البناء، بالإضافة إلى المتطلبات الهندسية
والمعمارية الخاصة بالمشروع:

  • كما يتراوح عرض العمود في المباني السكنية العادية بين 20 إلى 30 سم، وقد يزيد هذا العرض في المنشآت الكبيرة
    أو في الأعمدة التي تتحمل أحمالًا ثقيلة.
  • يهدف عرض العمود إلى توفير الدعم الكافي للهيكل وضمان توزيع متساوٍ للأحمال.
  • قد يفضل زيادة عرض العمود لتعزيز استقراره ومتانته، خصوصا في المناطق ذات النشاط الزلزالي العالي أو
    في المباني متعددة الطوابق.
  • كما يعتبر العرض المناسب للعمود جزءًا من التوازن بين المتطلبات الهيكلية والجمالية، حيث يسعى المهندسون إلى
    تحقيق أقصى قدر من القوة والاستقرار مع الحفاظ على التناسب البصري للمبنى.
  • من المهم أن يتم تحديد عرض العمود بدقة من خلال الاستشارة مع مهندسين متخصصين لضمان تلبية
    جميع المعايير والمواصفات الفنية المطلوبة لتحقيق سلامة واستقرار الهيكل الإنشائي.

اقرأ ايضا:

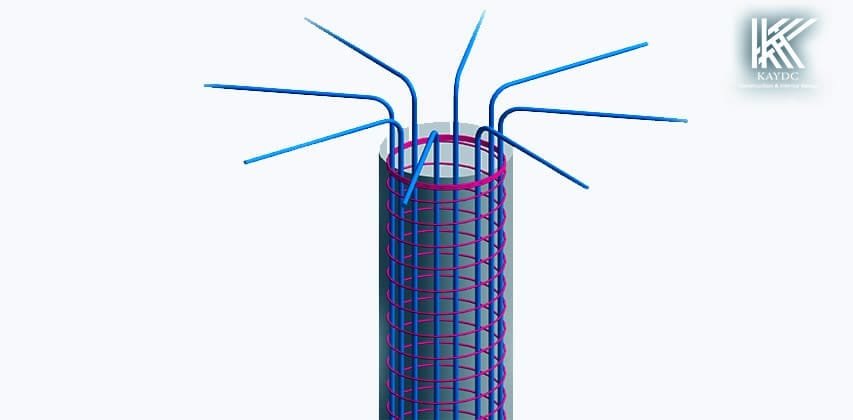

كم عدد الكانات في العمود؟

كم عدد الكانات في العمود؟

عدد الكانات في العمود يعد من العوامل الأساسية التي تساهم في تعزيز قوة العمود وثباته:

  • الكانات هي عبارة عن قضبان حديدية تثبّت بشكل عرضي حول أسياخ التسليح الطولية،
    وتعمل على تحسين توزيع الأحمال ومنع انبعاج الأسياخ الطولية.
  • كما يتم تحديد عدد الكانات بناءً على ارتفاع العمود والمسافة بين كل كانتين، وفقًا لمتطلبات التصميم الهندسي
    والمعايير المعتمدة.
  • في الأعمدة الخرسانية العادية، تكون المسافة بين الكانات حوالي 10 إلى 15 سم في المنطقة الحرجة
    من العمود (عند الأطراف) وتزداد هذه المسافة إلى 20 سم في المناطق الأقل حرجة.
  • هذا يعني أنه إذا كان العمود بارتفاع 3 أمتار، فقد يحتوي على حوالي 20 إلى 30 كانتة.
  • كما تتوزع الكانات بشكل منتظم على طول العمود لتوفير دعم كافٍ ضد القوى الجانبية وتحسين استقرار العمود.
  • كلما زادت الأحمال أو التعقيدات في تصميم العمود، قد يكون من الضروري زيادة عدد الكانات لتعزيز الدعم الهيكلي.
  • كما يحدد المهندس المختص العدد الدقيق للكانات بناءً على دراسة متأنية لتحمل الأحمال والمتطلبات الهيكلية لضمان سلامة واستقرار العمود.

كم أقل عدد من قضبان التسليح يتم وضعها في العمود الدائري والعمود المربع أو المستطيل؟

عند تصميم الأعمدة الخرسانية، يتم تحديد عدد قضبان التسليح بناءً على عدة عوامل منها الأحمال المتوقعة على العمود
وأبعاده والمتطلبات الهندسية المحددة:

  • في العمود الدائري، عادة ما يتم استخدام عدد قضبان تسليح أقل من العمود المربع أو المستطيل بسبب التوزيع
    المتساوي للأحمال على جميع الجوانب.
  • في العمود الدائري، يمكن في الحالة العادية استخدام قضبان تسليح بعدد لا يقل عن ثلاثة، وتوزع هذه القضبان
    بشكل متساوٍ حول محيط الدائرة هذا التوزيع يضمن توزيعًا متجانسًا للأحمال ويعزز قوة وثبات العمود.
  • أما في العمود المربع أو المستطيل، فيتم استخدام عادة عدد أكبر من قضبان التسليح لتعزيز قدرته على تحمل
    الأحمال العمودية والجانبية.
  • كما يمكن أن يتم وضع على الأقل أربع قضبان في العمود المربع، ويتم توزيعها بالتساوي على جميع الجوانب هذا
    التوزيع يساعد في توزيع الأحمال بشكل فعال وتحسين استقرار العمود.
  • يتم تحديد عدد قضبان التسليح اللازمة في العمود بناءً على احتياجات التصميم والمعايير الهندسية المعمول
    بها في المشروع المحدد، ويجب أن يتم ذلك بالتنسيق مع المهندسين المختصين لضمان تلبية جميع المتطلبات الهيكلية والأمانية.

الأساسات الأكثر شيوعًا للمباني؟

  • الأساسات الشائعة تشمل الأساسات السطحية مثل الأساس السطحي والأساس الشريطي، والتي تستخدم عادةً للمباني ذات الهياكل الخفيفة مثل المنازل السكنية.



ما هي الخرسانة المسلحة؟

  • الخرسانة المسلحة هي نوع من الخرسانة يتم فيها إضافة قضبان حديدية أو شبكة من الحديد المسمى بالتسليح لتعزيز قوتها ومتانتها، وتجنب التشققات والانهيارات.



ما هو التصميم الإنشائي؟

  • التصميم الإنشائي هو عملية تطوير هيكل إنشائي يتضمن العناصر المعمارية والهندسية المختلفة، مثل الأعمدة والأساسات والسقوف، بحيث يتم تحقيق الاستقرار والسلامة والمتانة للمبنى أو الهيكل.

كيفية حساب عدد اسياخ الحديد في العمود يعتمد على عدة عوامل منها أبعاد العمود، والأحمال المتوقعة عليه، والمتطلبات الهندسية والمعايير المعمول بها في المشروع يجب أن يتم تحديد عدد الأسياخ بعناية لضمان قوة واستقرار العمود، ويجب أن يتم ذلك بالتنسيق مع المهندسين المختصين وفقًا للكودات الهندسية المعمول بها في المنطقة المحددة تأتي ختام الحسابات بناء على الدراسات والتحليلات الهندسية المتقدمة التي تهدف إلى توفير هياكل إنشائية آمنة ومستدامة.
